1588 时钟服务器

位置：首页 | | 产品列表 | 1588时钟 | 1588 时钟服务器

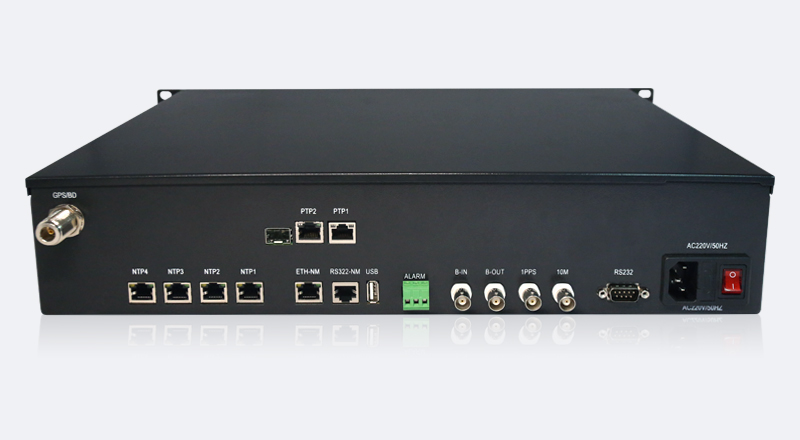

1588 时钟服务器1588 时钟服务器
  • 1588 时钟服务器
  • 1588 时钟服务器
  • 概述
  • 技术参数
  • 配置清单

      当通信和网络应用上越来越多的使用分布式系统时，需要在一个统一的标准协议下才能实现多厂商的协作。而传统NTP协议只能实现ms级别的时间同步，GPS等卫星同步方式又存在诸多限制，均不能满足越来越多的高精度时间同步要求。因此1588协议应运而生，它的全称是“网络测量和控制系统的精密时钟同步协议标准”，基本功能是使分布式网络内的时钟与其他时钟保持同步。它定义了一种时间协议PTP（Precision Time Protocol），用于对标准以太网或其他采用多播技术的分布式总线系统中的传感器、执行器以及其他终端设备中的时钟进行亚微秒级同步。
      1588是一种主从同步系统。在系统的同步过程中，主时钟周期性发布PTP时间同步及时间信息，从时钟端口接收主时钟端口发来的时间戳信息，系统根据此信息计算出主从线路时间延迟及主从时间差，并利用该时间差调整本地时间，从而使设备时间保持与主设备时间一致的频率和相位。1588可以同时实现频率同步和相位同步。
      DNPTP-9是中新创科技有限公司研发的一款支持IEEE-1588 PTP时间传输协议的高精度时钟设备。
      作为主时钟（GrandMaster），DNPTP-9内置专业GNSS授时接收机，可支持GPS/北斗/GLONASS/Galileo等多种导航卫星系统及其组合模式。内置高性能高稳定度的OCXO或铷原子频标，通过专业的时钟驯服系统可使用GNSS信号调节内置频标的频率准确度和稳定度，并通过自学习算法对频标的老化率进行补偿。在内置高精度时间基准和频标的基础上，DNPTP-9通过完整支持PTP硬件时间戳和一步(1-Step)时间戳功能的千兆以太网物理层接口芯片，以及运行在授时专用SoC芯片上的PTP网络协议栈，将准确的时间和频率信息通过以太网传递给网络内的其他设备。支持IEEE 1588 E2E、P2P的1-Step、2-Step工作模式，支持Ethernet、IPv4、IPv6的Multicast和Unicast工作模式，支持ITU-T G.8261、G.8265.1、G.8265.2等多种配置模式。拥有2×N个独立的PTP端口，每个端口可作为独立的OC主时钟或BC时钟，也可支持相邻PTP端口间的业务数据透传，可直接串联入既有的数据链路中，也允许用户进行菊花链连接。
      作为从时钟，DNPTP-9内置专业GNSS授时接收机，可支持GPS/北斗/GLONASS/Galileo等多种导航卫星系统及其组合模式，GNSS与PTP时间源可互为备份。内置高性能高稳定度的OCXO或铷原子频标，通过专业的时钟驯服系统可使用GNSS信号或PTP信号调节内置频标的频率准确度和稳定度，并通过自学习算法对频标的老化率进行补偿。DNPTP-9通过完整支持PTP硬件时间戳和一步(1-Step)时间戳功能的千兆以太网物理层接口芯片，以及运行在授时专用SoC芯片上的PTP网络协议栈，可以通过以太网获取主时钟的时间和频率信息。支持IEEE 1588 E2E、P2P的1-Step、2-Step工作模式，支持Ethernet、IPv4、IPv6的Multicast和Unicast工作模式，支持ITU-T G.8261、G.8265.1、G.8265.2等多种配置模式。拥有2×N个独立的PTP端口，每个端口可作为独立的OC主时钟或BC时钟，也可支持相邻PTP端口间的业务数据透传，可直接串联入既有的数据链路中，也允许用户进行菊花链连接。
      DNPTP-9支持多种时间频率输出格式，包括但不限于PTP、NTP、IRIG-B、1PPS、ToD、10MHz Sine、10MHz CMOS等。
      PTP V2精密时钟服务器DNPTP-9应用于工业自动化系统，航天航空系统，2.5G/3G/4G基站，数字化变电站，CMMB基站，数字电视数字广播，电信机房等需要精密时钟服务的场所。
●IEEE1588精密时钟服务器DNPTP-9MOGB的特点
●硬件时间戳，优于20ns的时间精度
●内置72通道GPS接收装置，可使用GPS/北斗/GLONASS等系统
●频率准确度优于1E-12 ,24小时保持精度优于1E-10
●支持端到端(end to end)或点对点(peer to peer)模式
●支持1 step 或 2 steps
●传输协议支持UDP或Ethernet协议
●支持Pre-Master模式，主时钟热备份，热切换功能
●1000M以太网口
●远程软件升级，SNMP,Syslog管理监控
●多种接口输出

支持协议

PTP V2,IEEE1588-2008,NTP,SNTP,IP,TCP,UDP,Telent,DHCP,Syslog

精度

 PTP优于20ns,频率输出优于1E-12

硬件时间戳

 1层时间源

输出接口

 1-2路 1000M PTP网口

输出接口

 RS232 TOD输出,本地干接点告警输出

输出接口

 1-2路 1000M NTP网口,选配1PPS,10M,IRIG-B

辅助时间源

 选配1PPS,2MHz,IRIG-B

产品尺寸

 19英寸1U,无风扇

显示

 20X2LCD+led(电源,锁定,保持,主要告警,次要告警

电源

 110-220VAC,-48VDC,24VDC可选,支持双电源
      中新创NTP服务器，均为19英寸1U机架式设备，请在机柜预留出合适的位置。
      在设置好各参数后即可将两台设备安装于机架上，设备为标准1U、19寸机箱，两端用机架专用安装螺丝固定牢靠。
      在设备后端依次插入电源线、信号源线（GPS天线北斗天线等），按需要接入网线等。
      打开电源开关上电，设备开始工作。
      卫星天线的架设需要充分考虑现场的自然环境和电磁环境，部署场地的选择尤为重要，接收器应尽可能架设在开阔空旷的地方，建议是楼顶，同时应考虑周边环境适当调整安装的角度。授时天线安装时应远离高压线及强电场、磁场等干扰源。电缆线长度多出时应拉直或小心盘起，不应使用蛮力硬扯电缆馈线，以免导致电缆对信号衰减的增大，以免产生电磁场引致信号衰减，位置选好，线穿完不要着急固定，先开机看看是否可以搜索到至少4个卫星，液晶面板会有显示。

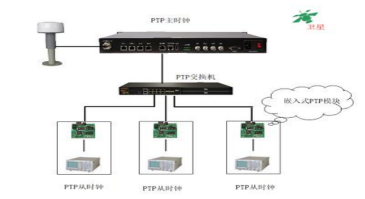

安装示意图：

常见问题：
1. 如果接收天线和具有大功率发射装置处于同一个屋顶怎么避免干扰或者天线被烧？
答：由于无线电波的发射都是扇面的，他们的底部、背面是盲区，可以把天线安装到盲区部位，就好象手榴弹爆炸的时候人卧倒就可以避免受伤。
2. 在屋顶安装天线怎样避免雷击？
答：天线的安装位置需要比避雷针、或者其他的导电物体低，就可以有效的避免雷击。
3. 有简单的办法延长天线的使用寿命吗？
答：天线出厂是他的蘑菇头上都带有一个保护袋，安装好天线后不要遗弃它，用绳子把它绑在天线上，就能有效避免风吹鱼淋带来的影响，而且不影响天线的正常使用。
      由于天线安置于室外楼顶空旷的位置，为防止因馈线感应雷击冲击过电压而对接收设备造成损害，建议加装天线避雷装置，避雷器连接于天线与时间服务器之间，避雷器同时接地到放电排上，或连接严格接地了的机柜，示意图如下：

配置

数量

主机

1台

30米电缆高灵敏度授时天线

1个

安装支架

1套

1米电源线

1根

光盘（说明书、NTP 客户端时间同步软件、windows/Unix/ Linux/AIX/Solaris等系统同步参考概要）

1张

其他可选件:天馈线避雷器、50、100、150、200米天线







支持协议

PTP V2,IEEE1588-2008,NTP,SNTP,IP,TCP,UDP,Telent,DHCP,Syslog

精度

 PTP优于20ns,频率输出优于1E-12

硬件时间戳

 1层时间源

输出接口

 1-2路 1000M PTP网口

输出接口

 RS232 TOD输出,本地干接点告警输出

输出接口

 1-2路 1000M NTP网口,选配1PPS,10M,IRIG-B

辅助时间源

 选配1PPS,2MHz,IRIG-B

产品尺寸

 19英寸1U,无风扇

显示

 20X2LCD+led(电源,锁定,保持,主要告警,次要告警

电源

 110-220VAC,-48VDC,24VDC可选,支持双电源


配置

数量

主机

1台

30米电缆高灵敏度授时天线

1个

安装支架

1套

1米电源线

1根

光盘（说明书、NTP 客户端时间同步软件、windows/Unix/ Linux/AIX/Solaris等系统同步参考概要）

1张

其他可选件:天馈线避雷器、50、100、150、200米天线
