NTP网络时间同步服务器选型指南

序号

NTP网络时间同步服务器  选型

产品简要描述

1

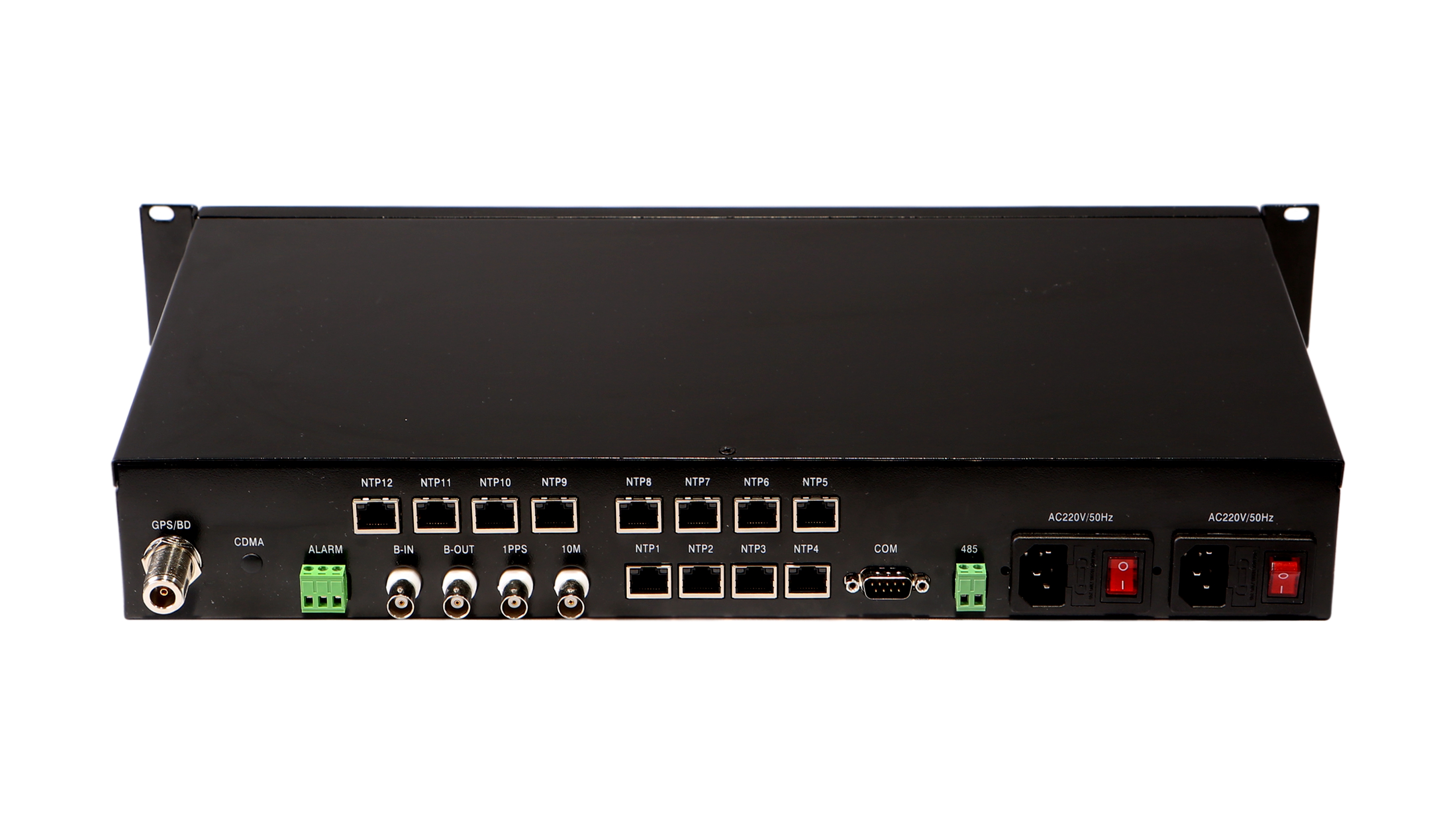

19英寸机架式NTP时间服务器

DNTS-9-OG(1-12网口可选）

网口授时设备：

支持19英寸1U标准机箱；

支持GPS卫星天线信号输入；

支持AC220V电源输入（标准）或DC48V电源可选（定制）；

内部精度1us，授时精度 1-10ms；

支持协议NTP/SNTP V1.0，V2.0，V3.0，V4.0，SNMP，UDP，Telnet，IP，TCP，SSH，HTTP/HTTPS，MD5，SSL，IPV4/IPV6；

低功耗专用嵌入式系统工控板设计，无硬盘和风扇设计，防震设计，低功耗、低发热量，系统稳定可靠；

支持1-4个10/100/1000M自适应授时业务网口，独立物理隔离；

支持带外10/100M以太网远程管理接口；

支持带外串口配置管理接口；

支持1路USB数据存储接口；

Cortex-A8 ，800MHZ主频、Linux操作系统、256M内存；

支持每个1000M以太网授时业务网口可满足每秒20000次时间请求；

支持实现单机多业务网口或双机多业务网口相同IP的热备份；

DNTS-9可支持10万条授时记录；

管理方式：Telnet 、SSH，SNMP，HTTP/HTTPS，综合管理配置软件（带外网管）；

支持1路RS232/RS485监控串口接口(DB9接口）：串口输出协议为9600,奇校验,8,1,1；

支持VFD液晶屏显示；

支持内置恒温晶振，正常跟踪GPS时频率准确度：优于1E-12；24小时保持性能：平均频偏 <5E-10；

支持1路干结点告警输出；

支持1路1PPS输出（BNC接口）：

上升沿： <20ns；脉宽20ms；抖动：<2ns；

支持1路10M信号输出（BNC接口）：

正弦波，幅度10dbm，10kHz相位噪声优于-150dbc/Hz；阻抗：50欧姆；

频率准确率：

< 1E-12（锁定卫星信号24小时后，平均频率准确度）

< 1E-10（断开信号，保持24小时内的频率准确度）

支持1路B码（DC)输出（BNC接口）：

IRIG-B码，符合IRIG Standard 200-89

(Format B CODE)和GJB2242－94

支持1路B码（DC)输入（BNC接口）：

IRIG-B码，符合IRIG Standard 200-89

(Format B CODE)和GJB2242－94；

2

DNTS-9-OGB(1-12网口可选）

网口授时设备，其他说明同DNTS-9-OG,如下功能变化：

支持GPS+BD2双模卫星信号输入；

3

DNTS-9-RGB(1-12网口可选）

网口授时设备，其他说明同DNTS-9-OG,如下功能变化：

支持GPS+BD2双模卫星信号输入；

支持铷原子钟，正常跟踪GPS时频率准确度：24小时保持性能：平均频偏 <1E-12；

4

DNTS-8-OG(1-12网口可选）

网口授时设备：

支持19英寸1U标准机箱；

支持GPS卫星天线信号输入；

支持AC220V电源输入（标准）或DC48V电源可选（定制）；

支持32位CPU双核处理器；

支持1路10/100M授时接口(RJ45)：

该网口支持NTP/SNTP标准授时协议，支持WIN系统、LINUX、UNIX、IBM AIX等操作系统同步，授时精度优于10ms；

授时次数：2000次/秒；

支持telnet远程设置管理功能；

支持SNMP网络管理功能；

支持WEB网络管理功能；

支持保存新50条授时SYSLOG日志；

支持1路RS232/RS485监控串口接口(DB9接口）：串口输出协议为9600,奇校验,8,1,1；

支持VFD液晶屏显示；

支持内置恒温晶振，正常跟踪GPS时频率准确度：优于1E-12；24小时保持性能：平均频偏 <5E-10；

支持1路干结点告警输出；

支持1路1PPS输出（BNC接口）：

上升沿： <20ns；脉宽20ms；抖动：<2ns；

支持1路10M信号输出（BNC接口）：

正弦波，幅度10dbm，10kHz相位噪声优于-150dbc/Hz；阻抗：50欧姆；

频率准确率：

< 1E-12（锁定卫星信号24小时后，平均频率准确度）

< 1E-10（断开信号，保持24小时内的频率准确度）

支持1路B码（DC)输出（BNC接口）：

IRIG-B码，符合IRIG Standard 200-89

(Format B CODE)和GJB2242－94

支持1路B码（DC)输入（BNC接口）：

IRIG-B码，符合IRIG Standard 200-89

(Format B CODE)和GJB2242－94；

GPS,单网口10/100M内置恒温晶振,高精度保持,VFD,RS232/485,1pps,本地告警,机架式s,天线

5

DNTS-8-OGB(1-12网口可选）

网口授时设备，其他说明同DNTS-8-OG,如下功能变化：

支持GPS+BD2双模卫星信号输入；

6

DNTS-8-RGB(1-12网口可选）

网口授时设备，其他说明同DNTS-8-OG,如下功能变化：

支持GPS+BD2双模卫星信号输入；

支持铷原子钟，正常跟踪GPS时频率准确度：24小时保持性能：平均频偏 <1E-12；

7

DNTS-7(1-8网口可选）

网口授时设备：

支持19英寸1U标准机箱；

支持GPS卫星天线信号输入；

支持AC220V电源输入（标准）或DC48V电源可选（定制）；

支持32位CPU双核处理器；

支持1路10/100M授时接口(RJ45)：

该网口支持NTP/SNTP标准授时协议，支持WIN系统、LINUX、UNIX、IBM AIX等操作系统同步，授时精度优于10ms；

授时次数：2000次/秒；

支持telnet远程设置管理功能；

支持SNMP网络管理功能；

支持WEB网络管理功能；

支持保存新50条授时日志；

支持1路RS232串口授时接口(DB9接口）：串口输出协议为9600,N,8,1,1；

支持1路RS485串口授时接口(接线端子）：串口输出协议为9600,N,8,1,1；

串口输出协议格式：NMEA0183协议格式；

支持1路RS232串口外部时间源输入接口：串口输出协议为9600,N,8,1,1；

支持1路1PPS输出（BNC接口）：每秒一次正脉冲，20ms宽度；

支持LCD液晶屏显示；

支持30米、50米、100米、150米卫星天线；

8

DNTS-7-GB    （1-8网口可选）

网口授时设备，其他说明同DNTS-7,如下功能变化：

支持GPS+BD2双模卫星信号输入；

9

DNTS-6(1-2网口可选）

网口授时设备：

支持19英寸1U标准机箱；

支持GPS卫星天线信号输入；

支持AC220V电源输入（标准）或DC48V电源可选（定制）；

支持32位CPU双核处理器；

支持1路10/100M授时接口(RJ45)：

该网口支持NTP/SNTP标准授时协议，支持WIN系统、LINUX、UNIX、IBM AIX等操作系统同步，授时精度优于10ms；

该网口授时次数：2000次/秒；

该网口支持telnet远程设置管理功能；

该网口支持SNMP网络管理功能；

支持1路RS232/RS485串口(DB9接口）：

该串口支持监控设备状态；

该串口支持给其他串口设备提供串行校时服务；

该串口输出协议为9600,奇校验,8,1，1；

支持LCD液晶屏显示；

支持30米、50米、100米、150米卫星天线；

LCD显示，LED，RS232/485

10

DNTS-6-GB(1-2网口可选）

网口授时设备，其他说明同DNTS-61,如下功能变化：

支持GPS+BD2双模卫星信号输入；

支持2个10/100M NTP授时网口，支持NTP网口冷备份冗余；

支持1路1PPS输出（BNC接口）；

11

DNTS-6A（串口）

串口授时设备：

支持GPS卫星天线信号输入；

支持AC220V电源输入；

支持5路RS232串口授时接口(DB9接口）：串口输出协议为9600,N,8,1,1；

支持3路RS485串口授时接口(接线端子）：串口输出协议为9600,N,8,1,1；

串口协议格式包括NMEA0183；

支持LCD液晶屏显示；

支持30米、50米、100米、150米卫星天线；

12

桌面型NTP时间服务器

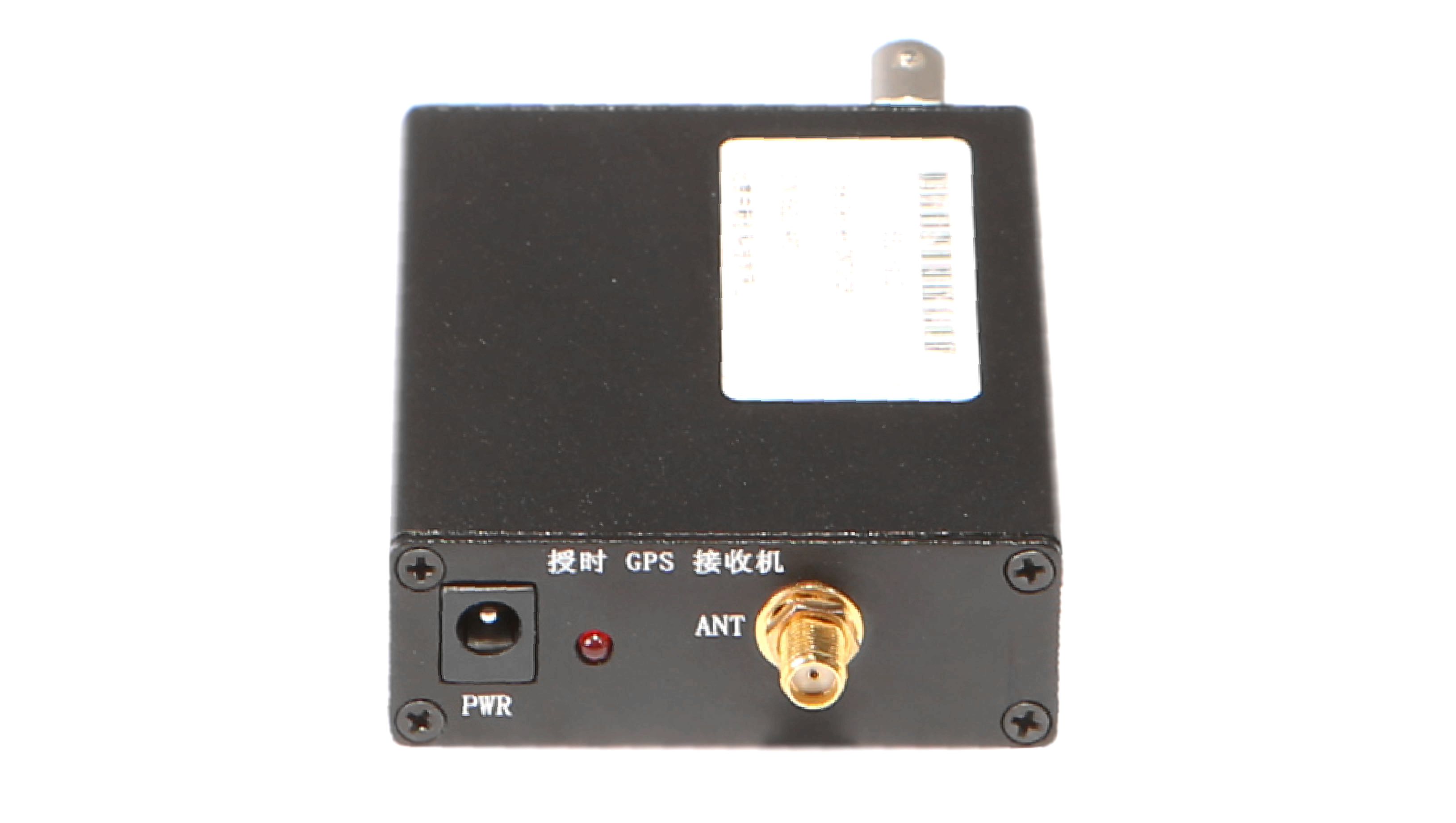

DNTS-2B（串口）

串口授时设备：

支持GPS卫星天线信号输入；

支持DC9V外接直流电源接口；

支持1路RS232串口授时接口(DB9接口）：串口输出协议为9600,N,8,1；

支持1路1PPS输出（BNC接口）；

支持5米吸顶天线；

支持TimeKeeper 授时软件，并无需安装，直接运行，与DNTS-2B同步时间可根据需要设置；

13

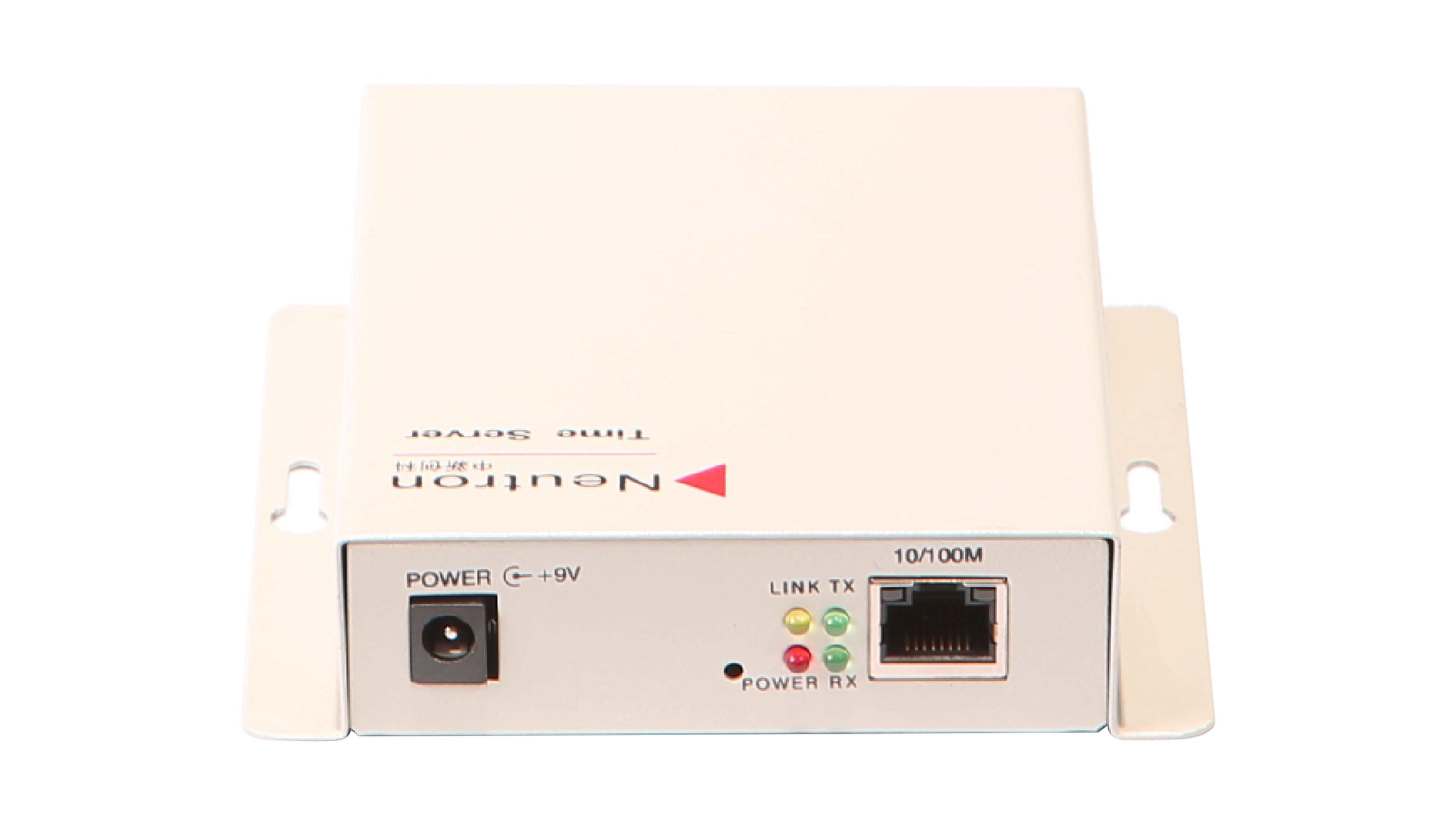

DNTS-2N

网口授时设备：

支持GPS卫星天线信号输入；

支持DC9V外接直流电源接口；

支持1路10M/100M授时接口(RJ45)：

支持NTP/SNTP标准授时协议，支持WIN系统、LINUX、UNIX、IBM AIX等操作系统同步，授时精度优于10ms,

网口授时次数：2000次/秒；

支持1路RS232串口(DB9接口）：

该串口支持监控设备状态；

该串口支持给其他串口设备提供串行校时服务；

该串口输出协议为9600,奇校验,8,1，1；

该串口输出信息为NMEA0183码，输出ZDA和GGA信息；

支持30米、50米、100米、150米卫星天线；

14

DNTS-2N-GB

网口授时设备，其他说明同DNTS-2N,如下功能变化：

支持GPS+BD2双模卫星信号输入；

15

手持型NTP时间服务器

DNHH-9型手持搬运钟

DNHH-9型手持搬运钟是一款便携式高精度时间频率基准源。不同于机架式设备，DNHH-9具有体积小、重量轻、内置电源的特点，可以在户外等移动场景中使用。

DNHH-9内置了高性能的恒温晶振或铷原子钟，并可通过GPS/北斗卫星系统将频率锁定至美国海军天文台/中国国家授时中心维护的UTC原子钟组。当卫星信号断开后，设备依靠先进的驯服算法自动对内置恒温晶振或铷原子钟的频率偏移进行校正。因此DNHH-9可以作为搬运时钟，将卫星时钟信号搬移至不方便安装卫星天线的地方。

DNHH-9手持搬运钟通过接收GPS/北斗卫星信号，可进行自动校准，无需人工操作，无需使用其他专业设备辅助或检测。

DNHH-9内置大容量锂电池组（≥20A·h），充满电后可连续工作不低于14小时（配置恒温晶振或CPT铷原子钟时的典型值）。设备连续锁定卫星信号时间越长，内部频率源保持精度越高，为其他设备提供的时钟信号也越。锂电池组选用松下（Panasonic）新的原装电芯，搭配成熟的电池管理方案，保障设备使用和存储安全。

面板配有OLED/VFD显示屏，可以在户外阳光下清晰显示设备运行状态及剩余电量。配有六个双色高亮度LED指示灯，直观指示工作状态、告警状态等。

设备背面配有多种常用输出接口，可提供1PPS秒脉冲信号、10MHz时钟信号、ToD时间信息、IRIG-B码信号等多种标准时间频率接口，为各种设备提供信号。可根据不同应用场景选配或定制NTP网络接口、PTP网络接口、任意频率输出接口等，满足各行业各种应用场景。

应用场景示例：

1) 搭配中新创DNTS-9系列高性能时间服务器产品，可为封闭式数据中心提供稳定可靠可溯源的网络时间服务。封闭式机房环境无法安装卫星接收天线，此场景下，运维人员可定期使用DNHH-9搬运钟从室外接收卫星时间信息，随后将DNHH-9携带入机房内，通过专用接口和线缆连接DNHH-9与DNTS-9，DNTS-9即可获得的、可溯源至高级UTC时间源的时间信息，为数据中心内部网络继续提供稳定可靠的时间服务。

2) 为科考、勘探、测绘等活动提供精准可靠的时间频率源。DNHH-9手持搬运钟无需外部电源供电即可连续工作14小时以上，可以通过GNSS卫星系统实时校准自身频率源，在各种苛刻环境钟为科学、工程仪器设备提供精准可靠的时间频率信息。

3) ……

16

嵌入式NTP时间服务器模块

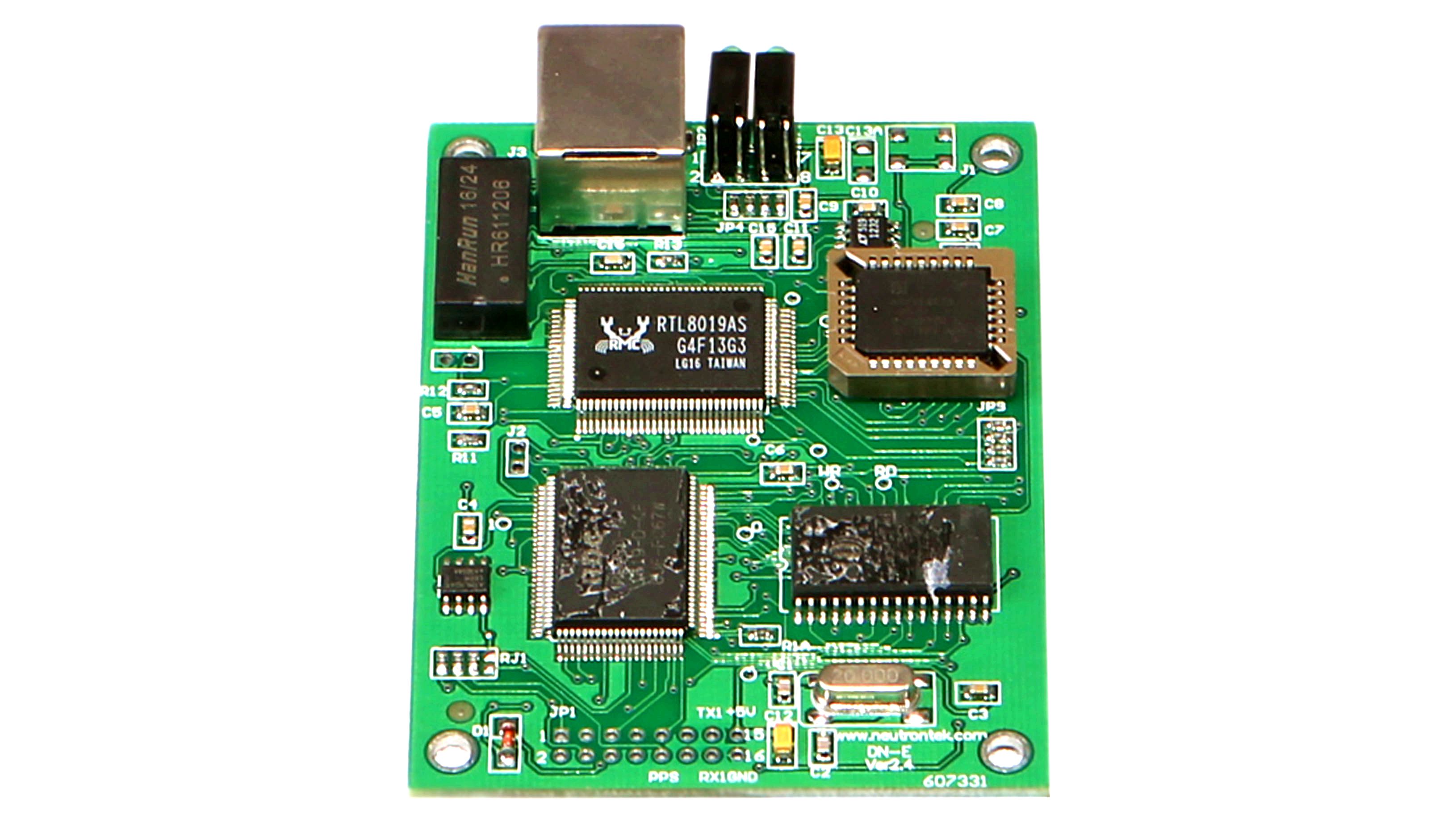

DNTS-E

网口授时模块：

嵌入式板卡设计，针对OEM合作厂商设计，板卡尺寸（65mm*87.4mm）；

板卡DC5V供电输入；

支持1路10M网口：

该网口支持NTP/SNTP标准授时协议，支持WIN系统、LINUX、UNIX、IBM AIX等操作系统同步，授时精度优于10ms；

RS232串行输入接口：TTL电平，双排插针；

RS232 的输入格式为： 9600 波特率，8 位数据位，无校验，1 位起始位和 1 位停止位；

RS232 输入信息为 ：NMEA  0183 码，输入 ZDA 和 GGA 信息；

支持秒脉冲输入接口：TTL电平；

17

DNTS-E100

网口授时模块：

嵌入式板卡设计，针对OEM合作厂商设计，板卡尺寸（65mm*87.4mm）；

板卡支持DC5V/3.3V供电输入；

支持1路10/100M网口：

该网口支持NTP/SNTP标准授时协议，支持WIN系统、LINUX、UNIX、IBM AIX等操作系统同步，授时精度优于10ms；

增加了授时工作情况记录，可保存50条授时记录;

授时次数：2000次/秒；

支持telnet远程设置管理功能；

支持SNMP网络管理功能；

RS232串行输入接口：TTL电平，双排插针；

RS232 的输入格式为： 9600 波特率，8 位数据位，无校验，1 位起始位和 1 位停止位；

RS232 输入信息为 ：NMEA  0183 码，输入 ZDA 和 GGA 信息；

支持秒脉冲输入接口：TTL电平；

18

DNTS-E100

网口授时模块：

嵌入式板卡设计，针对OEM合作厂商设计，板卡尺寸（65mm*87.4mm）；

板卡支持DC5V/3.3V供电输入；

支持1路10/100M网口：

该网口支持NTP/SNTP标准授时协议，支持WIN系统、LINUX、UNIX、IBM AIX等操作系统同步，授时精度优于10ms；

增加了授时工作情况记录，可保存50条授时记录;

授时次数：2000次/秒；

支持telnet远程设置管理功能；

支持SNMP网络管理功能；

RS232串行输入接口：TTL电平，双排插针；

RS232 的输入格式为： 9600 波特率，8 位数据位，无校验，1 位起始位和 1 位停止位；

RS232 输入信息为 ：NMEA  0183 码，输入 ZDA 和 GGA 信息；

支持秒脉冲输入接口：TTL电平；

19

嵌入式PTP1588时间服务器模块

DNPTP-9MOGB

产品型号: DNPTP-9MOGB
产品尺寸: 19英寸1U
锁定到GPS/BD，跟踪UTC的时间精度优于20ns: 支持IEEE1588-2008(PTP v2)

产品概况:

   DNPTP-9MOGB是一款支持IEEE1588-2008，PTP V2的主时钟（Grandmaster Clock），使用GPS作为时钟参考源时，DNPTP-8M跟踪UTC的精度优于20ns，可通过以太网络提供高精度的时间信号源。

   IEEE1588-2008精密时钟服务器DNPTP-9MOGB采用专业的IEEE1588-2008处理芯片加上中新创科的时间调整技术和软件，DNPTP-8M可同时为多台IEEE1588-2008从时钟提供时钟基准。

   PTP V2精密时钟服务器DNPTP-8MOG内置高稳恒温晶振(OCXO)或铷原子钟，低日老化率，即使丢失了GPS卫星信号，PTP V2精密同步时钟DNPTP-8M也有优秀的保持性能。

  除此之外，IEEE1588-2008精密时钟服务器DNPTP-8MOG还有1路1PPS输入和1路IRIG-B或1路2MHz(G.703)作为辅助参考源。

   通过以太网来获得纳秒级时间精度，采用PTP V2精密时钟服务器DNPTP-9MOGB是你的。相对于独立式的时钟同步系统，IEEE1588精密时钟服务器DNPTP-9MOGB可降低整个时间同步系统的造价，获得更高的性价比。

  PTP V2精密时钟服务器DNPTP-9MOGB应用于工业自动化系统，航天航空系统，2.5G/3G/4G基站，数字化变电站，CMMB基站，数字电视数字广播，电信机房等需要精密时钟服务的场所。

●IEEE1588精密时钟服务器DNPTP-9MOGB的特点

●硬件时间戳，优于20ns的时间精度

●内置72通道GPS接收装置，可使用GPS/北斗/GLONASS等系统

●频率准确度优于1E-12 ,24小时保持精度优于1E-10

●支持端到端(end to end)或点对点(peer to peer)模式

●支持1 step 或 2 steps

●传输协议支持UDP或Ethernet协议

●支持Pre-Master模式，主时钟热备份，热切换功能

●1000M以太网口

●远程软件升级，SNMP,Syslog管理监控

●多种接口输出
